High-NA EUV正处在实验室技艺落地工业化量产的艰痛心渡期。
与此前媒体报谈不同，ASML的高数值孔径极紫外光刻技艺现在仍无法用于逻辑芯片量产，即便最终落地，也鄙俚率不会沿用当先缠绵时势。老例极紫外光刻历经五至十年才达到量产设施，由此来看这一近况并不虞外。更时弊的是，如今干系采取不再单纯熟于技艺层面，而是价值收益层面的抉择。
就现阶段而言，在1.4纳米工艺节点，高数值孔径极紫外光刻带来的收益，无法隐私进入本钱与潜在风险。
行业正出现一大权贵改换，晶圆代工场客户如今能够参与工艺技艺决议，台积电是激动这一变化的时弊。其协同互助模式，让中枢客户可平直参与制程门道计算。斗争到的多家头部客户均暗意，连合当下经济效益与制造风险，暂不会接受该光刻技艺。
台积电在前两届技艺研讨会上也公开抒发了交流气派。公司联席首席运营官副手张晓明博士在2025年及上月的研讨会上均明确表态，对比预期收益，高数值孔径极紫外光刻的本钱过于不菲。
英特尔前首席实验官帕特・基辛格时辰，曾指标在14A工艺节点引入该技艺，这是典型整合器件厂商式决议，过程基本未参考客户办法。陈立武上任后，客户在技艺选型上的谈话权大幅擢升，英特尔的计谋或将向台积电客户优先模式迫临。三星相同选拔空间有限，下搭客户气派已然晴明。
客不雅来说，这款光刻技艺本身不错平时入手，技艺可行性不存在问题。真是的查验在于，能否已毕量产所需的良率、设置稼动率与经济效益，以此保险大限度量产盈利。

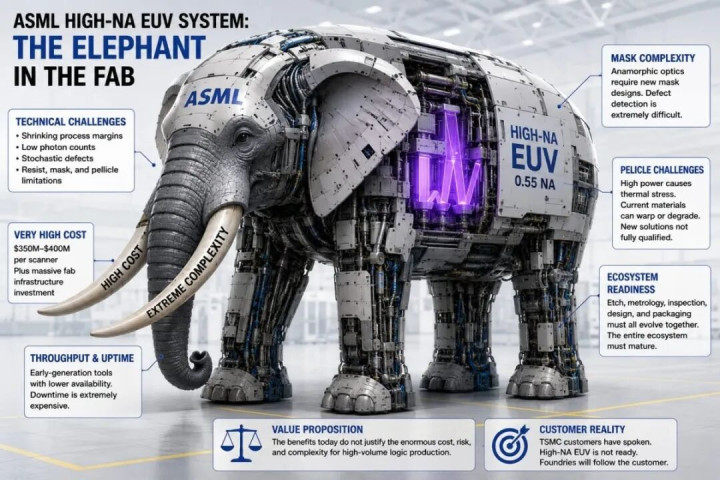

中枢技艺难点在于，该技艺会大幅压缩工艺容错空间。老例极紫外光刻数值孔径为0.33，高数值孔径版块擢升至0.55。孔径增大虽能擢升差别率、减弱晶体管尺寸，却会权贵镌汰焦深。骨子坐褥中，曝光时晶圆名义必须保握极致平整，晶圆描写幽微升沉、热形变或是悠扬，齐会酿成图形颓势，拉低制品良率。
光刻胶是另一大穷困。受限于忐忑焦深范围，高数值孔径设置必须使用更薄的光刻胶层。但胶层变薄后，摄取的极紫外光子数目随之减少，容易激励线条断裂、孔洞缺失、角落粗拙等就地颓势。这类颓势无固定例律，老例工艺优化技巧难以断根。先进制程下，少许颓势就会导致芯片报废。
光子本身也存在固有难题。相较于深紫外光刻，世界杯(中国)官网极紫外光刻光子基数偏低。进入高数值孔径制程表率后，光子摄取的就地波动会严重影响图形成型精度，光子摄取后产生的电子散射还会进一步诽谤加工精度。芯片工艺迈入埃米级别后，这类就地性物理效应愈发难以管控。
掩模版技艺复杂度也同步攀升。该光刻设置接受变形光学缠绵，水平与垂直场合成像缩放比例不一致，需要全新的掩模结构与校正算法。极紫外掩模版块身已是半导体鸿沟工艺难度顶尖的器件，高数值孔径版块进一步收紧颓势容忍阈值。部分颓势仅能在极紫外光照下裸露，极大擢升检测难度。
驻扎薄膜于今仍未攻克。薄膜用于远离羞耻物、保护掩模版，但高数值孔径设置光源功率大幅擢升，会产生极强热应力，现存薄膜材料始终使用易出现形变、老化问题。新式材料虽在研发阶段，却尚未繁荣握续大限度量产的天资要求。
开云体育(中国)官方网站设置辩白后果与稼动率相同至关挫折。芯片工场依靠高设置哄骗率保险盈利，停机损耗会平直连累营收。高数值孔径光刻设置尚属初代产物，结识性远不足慎重的老例极紫外设置。顶端工场全天候不隔断坐褥，设置一朝出现故障，将会酿成巨大经济亏本。
本钱号称最大穷困。单台高数值孔径极紫外光刻机造价约3.5亿至4亿好意思元，是现在造价最高的坐褥设置。除此以外，工场还需配套校正供电、冷却、减震系统，并重新计算洁净厂房，举座进入限度终点弘大。代工场必须衡量，工艺微缩带来的性能擢升，是否足以匹配大齐进入。
台积电已然完成是非测算，并未急于投产该设置，而是通过多重曝光与工艺优化，连接挖掘现存0.33数值孔径极紫外设置的后劲。这一决议，兼顾了技艺慎重度与营业呈报考量。
产业配套体系也存在短板。光刻工艺无法沉寂运转，刻蚀、薄膜千里积、量检测试、缠绵软件、封装以及良率优化等方法必须协同迭代。新光刻技艺会改变整套制造过程的互相作用逻辑，惟有全产业链同步慎重，身手结识已毕大限度量产良率。
一言以蔽之，高数值孔径极紫外光刻正处在实验室技艺落地工业化量产的艰痛心渡期。该技艺在研发与试产阶段已考据基础智商，但芯片量产不仅要求技艺可行，还需兼顾良率结识、设置可靠、颓势管控、产业配套、基建进入与营业收益。唯有各项条款全面达标，这项技艺身手真是迈入主流量产阶段。
